Нагревательная лента для обогрева картера компрессора и дренажа (Россия)
Электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов, резервуаров, картеров холодильных установок и дренажных отводов, в том числе в опасных зонах.
-
Автоматически регулирует тепловыделение в ответ на повышение или понижение температуры трубы
-
Может быть отрезана нужной длины без ущерба для характеристик
-
Не перегреется и не перегорит даже при самопересечении
-
Проверена на соответствие стандартам CENELEC / IEEE для использования в обычной, опасной и коррозионной окружающей среде
-
Полный набор средств управления и вспомогательных принадлежностей
-
Выпускается на рабочее напряжение 110 и 220 В переменного тока
Особенности
Промышленного качества саморегулирующаяся нагревательная лента, соответствующая стандарту BS6351, уровень 22, которая может использоваться для защиты от замораживания или поддержания заданных температур до 110°C.
Она может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
Одобрена для использования в обычных, опасных и коррозионных окружающих средах в соответствии со стандартами CENELEC и IEEE.
Установка нагревательной ленты проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Технические характеристики.
| Максимальная температура | 110°C |
| Максимально допустимая температура без нагрузки (1000 час. суммарно) | 135°C |
| Минимальная температура монтажа | -30°C (CENELEC -20°C) |
| Температурная группа | 17;25;31 Вт/м-Т4 (135°C) 50 Вт/м - Т3 (200°C) |
| Электропитание (по заказу) |
220 B (110 В) |
Масса и габариты.
| Тип |
Номинальный размер(мм) |
Вес (кг/100м) | Минимальный радиус изгиба |
| FSP..CF | 12,0 x 5,3 | 13 | 30 мм |
Варианты исполнения.
FSP..CF - Конструкция с оболочкой из фторполимера поверх оплетки из луженой медной проволоки, обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары. (нагреватели, соответствующие требованиям VDE)
Подробности сертификации.
| CENELEC Серт. № SCS Ex 94D3079, код Eex e IIT | |
| Стандарты EN50014:1992 и EN 50019:1994, Зоны 1 и 2 | |
|
|
Российский Сертификат Соответствия на ленты FSP № GB.АЮ64.А00483, на нагревательные секции на их основе - № РОСС RU.АЮ64.В00356. |
|
|
Сертификат Пожарной Безопасности ГПС МВД России № ССПБ GB.ОП019.А00005. |
|
|
Нагревательные секции марки СМБЭ на основе лент FSP-C сертифицированы для использования на взрывоопасных объектах. Сертификат Соответствия № РОСС RU.ГБ05.В00068. |
|
|
Гигиеническое Заключение на нагревательные секции марки СМБЭ № 77.ФЦ.12.355.П.1398.12.99. |
Максимальная длина (м) в зависимости от типа автоматического выключателя питания.
|
Тип |
Температура включения | Стартовый ток * | 230 В | ||||
| 6 А | 10 А | 16 А | 20 А | 25 А | |||
|
31FSP |
10°C | 0,158 А/м |
38 |
64 | 102 | 110 | - |
| 0°C | 0,177 А/м | 34 | 56 | 90 | 110 | - | |
| -20°C | 0,255 А/м | 24 | 40 | 62 | 78 | 98 | |
| -40°C | 0,266 А/м | 22 | 38 | 60 | 76 | 94 | |
|
50FSP |
10°C | 0,270 А/м | 22 | 38 | 60 | 74 | 84 |
| 0°C | 0,303 А/м | 20 | 34 | 52 | 66 | 82 | |
| -20°C | 0,413 А/м | 14 | 24 | 38 | 48 | 60 | |
| -40°C | 0,455 А/м | 14 | 22 | 36 | 44 | 54 | |
Для использования с Типом C автоматических выключателей по стандарту BS EN60898:1991
* Номинальное время 300 секунд.
Коэффициент изменения тепловыделения.
| Напряжение, B | 200 | 208 | 220 | 230 | 240 | 250 | 277 |
| 31FSP2 | 0,89 | 0,92 | 0,96 | 1,00 | 1,04 | 1,07 | 1,17 |
| 50FSP2 | 0,94 | 0,96 | 0,98 | 1,00 | 1,01 | 1,02 | 1,03 |

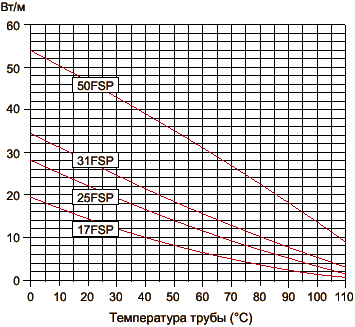

Температурные характеристики.
Номинальное тепловыделение при 115В или 230В, когда лента установлена на изолированных металлических трубах.
Принадлежности.
Фирма поставляет полный набор принадлежностей, включая наборы для концевой заделки/соединения, оконечные уплотнения, монтажные коробки и устройства управления. Такие изделия имеют документы, одобряющие их применение, отдельные от документов для нагревательных лент. При применении в опасных местах используйте только одобренные компоненты.
